EISMon – monitorovací jednotka

Monitorovací jednotka je tvořena třífázovým elektroměrem a soustavou vzdáleně povelovatelných akčních členů, které jsou schopné spínat jednotlivé větve veřejného osvětlení. O zabezpečené propojení s řídicím serverem se stará univerzální komunikační modul.

Technické parametry

  • Napájení
    • Vstupní napětí: 230 V AC
    • Frekvence: 50 Hz
    • Vlastní spotřeba: do 5 W (měření + komunikace)
  • Klimatické rozsahy
    • Teplota: -20 °C / +40 °C
    • Vlhkost: 30 % až 70 %
  • Měřící systém
    • Měření: 4 kvadrantové, s třídou přesnosti B – odchylka do 1 % pro měření napětí a proudu
    • Měřená napěťová hladina: 230 V
    • Rozsah měření: 2 až 120 A
    • Počet měřených fází: 1 až 3
  • Spínací systém
    • Maximální spínací proud: 10 A
    • Plánování spínání: datum a čas, západ a východ slunce
  • Komunikační modul
    • Dostupná komunikační rozhraní:
      • IEEE 802.11 b/g/n
      • LTE/5G/NB-IoT
      • Ethernet 10/100 Mbit/s
    • Firewall: Ano
    • Podpora VPN: Ano
    • Podpora protokolů: TLS
EISMon - server

Řídicí server zajišťuje nepřetržitý sběr dat z jednotlivých monitorovacích jednotek a umožňuje uživatelům vzdálené povelování akčních členů v jednotlivých rozvaděčích. Jeden server dokáže obsloužit desítky komunikačních jednotek (rozvaděčů veřejného osvětlení).

Server je možné provozovat ve dvou režimech:

1. Fyzický nebo virtuální server provozovaný zákazníkem (obec, město atd.)a plně integrovaný do jeho IT zázemí.

2. Virtuální stroj provozovaný na technických prostředcích Elektro Ideal Stav s.r.o.

Komunikace mezi monitorovacími jednotkami a serverem je zabezpečena protokolem TLS. Obdobně je zabezpečena i komunikace mezi uživatelem a webovým rozhraním serveru. Dohled a ovládání systému je dostupné skrze zabezpečené webové rozhraní, které je uzpůsobeno pro zobrazení na počítačích i mobilních zařízeních jako jsou chytré telefony a tablety. Ve webovém rozhraní je implementován systém přístupových rolí. Díky tomu je možné různým uživatelům povolit jen dohled nebo ovládání na konkrétní rozvaděč nebo skupinu rozvaděčů.

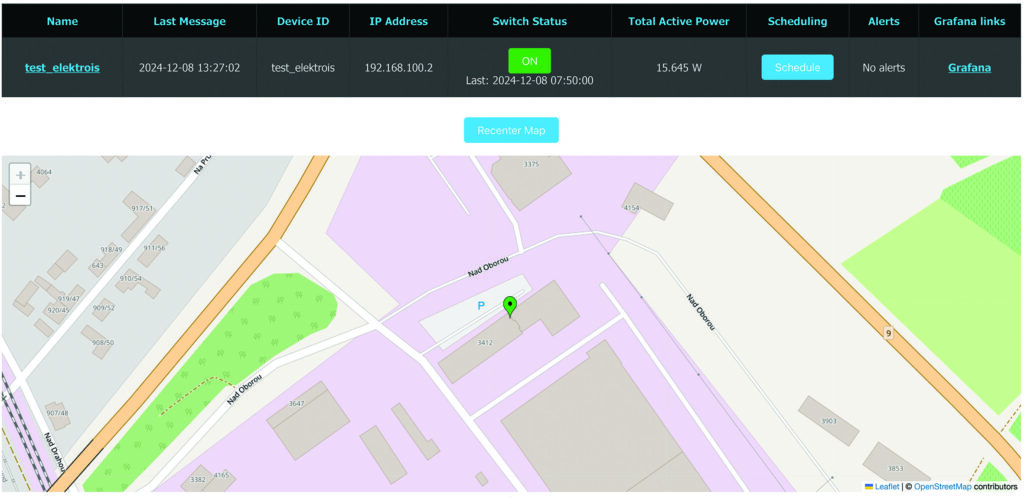

Ukázka webového rozhraní pro správu rozvaděčů veřejného osvětlení.

EISMon využívá pro svůj provoz telemetrické údaje o spotřebované energii získané z jednotlivých rozvaděčů veřejného osvětlení. Mezi hlavní sledované údaje patří: napětí, proud, okamžitý výkon, frekvence, účiník a spotřebovaná energie na třífázovém vstupu do rozvaděče.

Pokud je monitorovací jednotka (rozvaděč veřejného osvětlení) vybaven spínacím relé (volitelná součástka) lze pomocí něj provádět vzdálené zapínání. Typicky pro servisní účely. Relé lze použít i pro pravidelné spínání veřejného osvětlení s možností definovat čas zapnutí/vypnutí, případně řízení dle západu/východu slunce. Konfigurace se provádí vzdáleně bez nutnosti objíždět každý rozvaděč zvlášť.

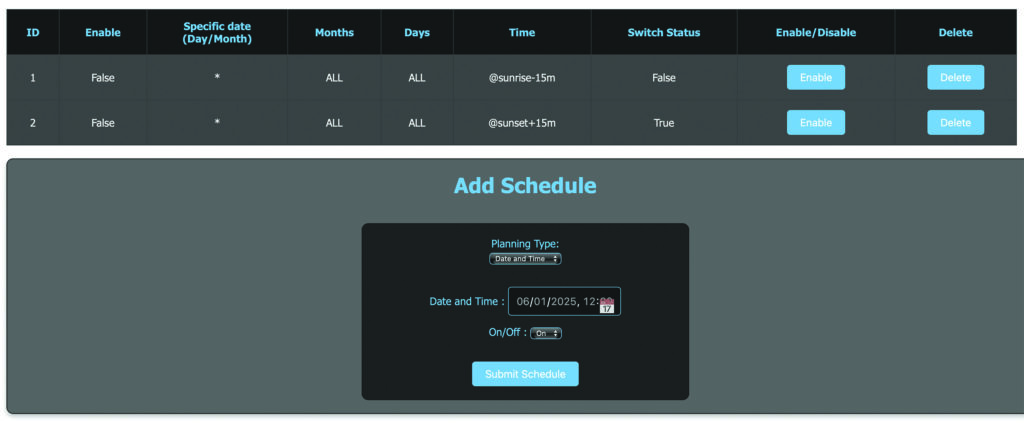

Rozhraní pro vzdálené nastavení plánovaného spínání veřejného osvětlení.
Provozní požadavky
  • EISMon monitorovací jednotka
    • Konektivita do datové sítě (internetu).
      • Rozhraní mobilní sítě LTE - pří monitorovacím intervalu 60 s je nutné sítí přenést 350 MB/měsíc.
      • Wi-Fi: technologie IEEE 802.11 b/g/n
      • Ethernet: 10BASE-T/100BASE-TX
    • Vlastní spotřeba zařízení: 3 W
    • Počet pozic na DIN liště: 6
  • EISMon server
    • HW serveru: 2 x CPU, 4 GB RAM, 40 GB SSD, OS Linux
    • Konektivita:
      • Rychlost připojení min. 100 Mbps, bez limitu množství dat
      • Veřejná IPv4/IPv6 adresa pro vzdálený přístup uživatelů a monitorovacích jednotek
    • Přístup uživatelů: optimalizováno pro webové prohlížeče: Chrome, EDGE, Firefox, Safari
